A curva fotométrica mostra como uma luminária distribui a intensidade luminosa em diferentes direções. Ela ajuda a entender o facho e a selecionar equipamentos para um projeto. Entretanto, o gráfico precisa ser interpretado junto com as medidas do ambiente e os dados da versão escolhida.
Neste guia, veja como ler os elementos do gráfico e por que duas luminárias com o mesmo fluxo luminoso podem produzir resultados diferentes no local.
O que uma curva fotométrica representa?
O gráfico relaciona direções angulares e intensidade luminosa. A intensidade é medida em candela, ou cd. Alguns gráficos usam uma escala normalizada em cd/klm, isto é, intensidade por mil lúmens. Confira sempre a unidade e a legenda antes de comparar curvas.
A curva não apresenta diretamente a iluminância em lux de uma sala. Para calcular a luz que chega às superfícies, também é necessário considerar distância, posições, orientação e características do ambiente.
Lúmens, candela e lux: qual é a diferença?
| Grandeza | Unidade | O que informa |
|---|---|---|
| Fluxo luminoso | Lúmen, lm | Quantidade total de luz emitida. |
| Intensidade luminosa | Candela, cd | Distribuição da emissão em uma direção. |
| Iluminância | Lux, lx | Luz que chega a uma superfície. |
Assim, um equipamento pode concentrar mais intensidade em determinada direção sem ter maior fluxo total. Da mesma forma, um gráfico com valores elevados não garante melhor uniformidade em todo o ambiente.

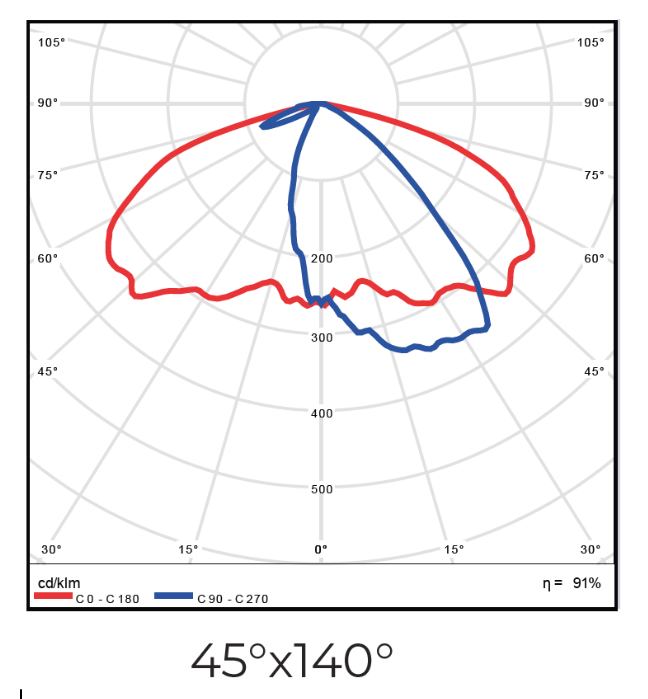

Como ler uma curva fotométrica polar?
1. Confira a unidade e a escala
Identifique se a intensidade é absoluta em cd ou normalizada em cd/klm. Comparações entre gráficos com unidades diferentes exigem cuidado. Consulte também o fluxo da versão medida.
2. Observe os ângulos
A escala angular representa as direções de emissão. Relacione a orientação mostrada no gráfico à posição de montagem. O equipamento pode ter distribuição concentrada, ampla ou assimétrica, conforme sua óptica.
3. Compare os planos apresentados

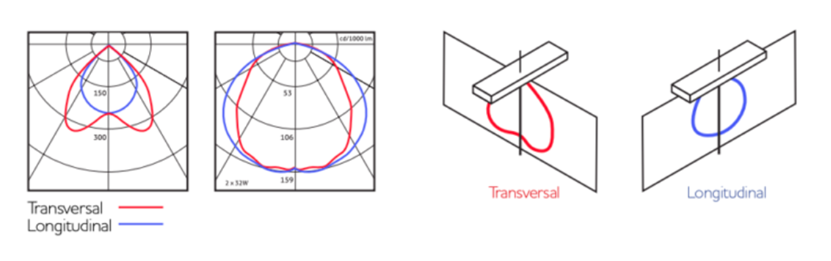

Gráficos podem mostrar cortes em planos como C0–C180 e C90–C270. Diferenças entre as linhas indicam que a distribuição varia com a direção. Em equipamentos alongados ou assimétricos, a orientação na instalação merece atenção.
4. Relacione o facho ao ambiente
Considere altura, espaçamento, tarefas e interferências. Uma distribuição concentrada pode ser útil em determinada aplicação e inadequada em outra. O projeto deve avaliar a iluminação nas superfícies relevantes e o conforto visual.
Para que servem arquivos IES e LDT?
Arquivos fotométricos armazenam dados que podem ser usados em programas de simulação. Eles permitem representar a distribuição da luminária no ambiente modelado. Solicite o arquivo correspondente à versão e à configuração efetivamente propostas.
A Illuminating Engineering Society explica o uso dos arquivos IES para descrever a distribuição da intensidade luminosa. Na simulação, os resultados também dependem da geometria, dos acabamentos e das premissas adotadas.
O que conferir antes de aprovar o projeto?
- Modelo e versão do equipamento usado na simulação.
- Alturas, posições e orientação das luminárias.
- Máquinas, gôndolas ou estruturas que bloqueiam a luz.
- Superfícies avaliadas e critérios de iluminação.
- Premissas de manutenção e características dos acabamentos.
- Necessidade de conferir o resultado depois da instalação.
Em galpões, veja o exemplo de cálculo de iluminação. Para lojas, consulte o projeto de iluminação para supermercados.
Perguntas frequentes sobre curva fotométrica
A curva informa diretamente quantos lux terei?
Não. Ela descreve a distribuição da intensidade. A iluminância no local depende também da instalação e do ambiente.
Posso usar o arquivo de um produto parecido?
O projeto deve usar os dados da versão selecionada. Sem equivalência documentada, um modelo parecido pode produzir uma estimativa inadequada.
Quem pode ajudar a interpretar o gráfico?
O profissional responsável pelo projeto pode relacionar a fotometria às tarefas e ao ambiente. Conheça o projeto luminotécnico da Ilumen ou solicite informações à equipe.
Conteúdo da Ilumen, fabricante de luminárias e soluções de iluminação profissional. Para especificar equipamentos, consulte a ficha técnica da versão escolhida e o profissional responsável pelo projeto.
