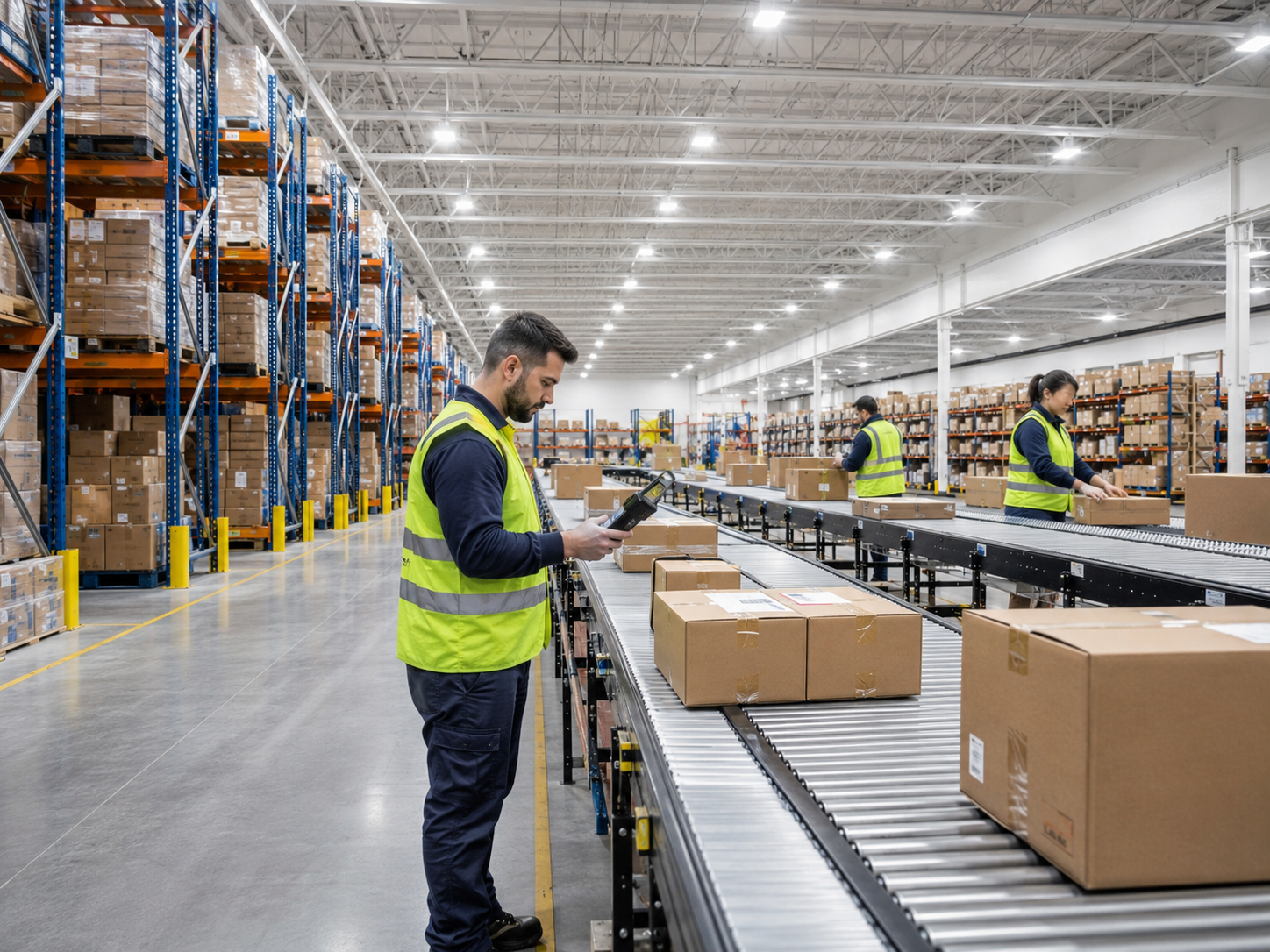

Iluminação para Galpões Logísticos: projeto luminotécnico e luminárias LED

A iluminação para galpões logísticos influencia diretamente a segurança, a produtividade e a eficiência de centros de distribuição, depósitos, armazéns e operações de transporte.

Em um galpão, a luz precisa atender atividades diferentes: movimentação de empilhadeiras, leitura de etiquetas, separação de pedidos, armazenagem em porta-paletes, conferência de mercadorias, carga e descarga de caminhões e circulação de colaboradores.

Por isso, a iluminação não deve ser definida apenas pela potência das luminárias. Um projeto eficiente precisa considerar o pé-direito, o layout das estruturas, a largura dos corredores, as atividades realizadas, os níveis de iluminância, a uniformidade e as condições ambientais.

A Ilumen Iluminação é fabricante de luminárias LED profissionais e desenvolve soluções para galpões logísticos, centros de distribuição, armazéns, indústrias e depósitos. O atendimento pode incluir projeto luminotécnico, simulação da iluminação, especificação técnica e suporte durante a implantação.

Por que a iluminação de um galpão logístico precisa ser planejada?

Galpões logísticos possuem grandes áreas, tetos elevados e estruturas que podem impedir a passagem da luz. Porta-paletes, mercadorias, máquinas e equipamentos criam sombras e dificultam a iluminação uniforme.

Quando o sistema é mal dimensionado, podem surgir:

• pontos escuros entre os corredores;
• excesso de luz em algumas áreas;
• baixa visibilidade nas prateleiras;
• dificuldade para ler códigos e etiquetas;
• sombras nas áreas de picking;
• reflexos em embalagens e telas;
• ofuscamento para operadores de empilhadeiras;
• maior risco durante a movimentação de cargas;
• consumo desnecessário de energia;
• manutenção frequente em locais de difícil acesso.

Uma iluminação bem planejada precisa fazer a luz chegar ao piso, às áreas de trabalho e às superfícies verticais dos porta-paletes.

Benefícios da iluminação LED para galpões logísticos

A iluminação LED para galpões logísticos pode oferecer vantagens importantes para operações que funcionam durante muitas horas por dia.

Entre os principais benefícios estão:

• redução da potência instalada;
• menor consumo de energia;
• maior durabilidade;
• menor frequência de manutenção;
• acendimento imediato;
• melhor distribuição da luz;
• diferentes opções de fachos luminosos;
• integração com sensores e automação;
• menor necessidade de intervenções em grandes alturas;
• melhor visibilidade nos corredores e áreas de operação.

A economia final depende do sistema existente, da quantidade de luminárias, das horas de funcionamento, da eficiência dos equipamentos e da utilização de controles. O percentual deve ser calculado individualmente por meio de um levantamento técnico.

Quantos lux são necessários em um galpão logístico?

Não existe um único valor de lux que possa ser aplicado a todas as áreas de um galpão.

A quantidade de luz necessária depende da tarefa executada. Um corredor utilizado somente para circulação apresenta uma exigência visual diferente de uma área de separação de pedidos, conferência ou inspeção de mercadorias.

O projeto deve avaliar separadamente:

• áreas de armazenamento;
• corredores entre porta-paletes;
• áreas de picking;
• conferência de pedidos;
• embalagem e expedição;
• docas de carga e descarga;
• circulação de empilhadeiras;
• áreas administrativas;
• câmaras frias;
• pátios externos;
• estacionamentos e vias internas.

Para ambientes internos de trabalho, a NR-17 determina que a iluminação seja apropriada à natureza da atividade e referencia a NHO 11 da Fundacentro para os métodos de avaliação e níveis mínimos de iluminamento. A NHO 11 considera parâmetros quantitativos e qualitativos, e não apenas a medição isolada de lux.

O valor correto deve ser definido de acordo com a atividade prevista na norma e confirmado por meio do projeto luminotécnico.

Lux não é o único critério importante

Um ambiente pode apresentar uma boa média de lux e, ainda assim, possuir uma iluminação ruim.

Além da iluminância, o projeto precisa analisar outros fatores.

Uniformidade

A luz deve ser distribuída de forma equilibrada. Diferenças muito grandes entre áreas claras e escuras dificultam a adaptação visual e podem comprometer a circulação.

Iluminação vertical

Nos corredores com porta-paletes, não basta iluminar somente o piso. É necessário garantir visibilidade nas caixas, etiquetas e produtos armazenados em diferentes alturas.

Ofuscamento

Luminárias muito intensas ou mal posicionadas podem causar desconforto e reduzir a capacidade visual dos operadores, principalmente durante a condução de empilhadeiras.

Sombras

Estruturas metálicas, pallets e mercadorias podem bloquear a luz. O posicionamento das luminárias precisa acompanhar o layout real do galpão.

Reprodução de cores

A reprodução adequada das cores facilita a identificação de sinalizações, etiquetas, embalagens e materiais.

Cintilação

A cintilação pode causar desconforto e interferir na percepção de equipamentos em movimento. A NHO 11 inclui cintilação, efeito estroboscópico, sombras, contraste, aparência de cor e ofuscamento entre os pontos da avaliação preliminar.

Projeto luminotécnico para galpão logístico

O projeto luminotécnico para galpão logístico define o modelo, a potência, o facho, a quantidade e o posicionamento das luminárias.

Antes de fazer a simulação, a equipe deve analisar:

• comprimento e largura do galpão;
• altura do pé-direito;
• altura de instalação das luminárias;
• layout dos porta-paletes;
• largura e extensão dos corredores;
• altura das mercadorias armazenadas;
• áreas de picking e conferência;
• circulação de pessoas;
• movimentação de empilhadeiras;
• docas e áreas de expedição;
• cores do piso, teto e paredes;
• entrada de iluminação natural;
• horários e turnos de funcionamento;
• existência de poeira, umidade ou calor;
• instalações elétricas existentes;
• possibilidade de utilização de sensores.

A simulação permite verificar como a luz será distribuída antes da instalação. Isso reduz o risco de comprar luminárias inadequadas, instalar pontos em excesso ou deixar áreas importantes com iluminação insuficiente.

Qual luminária usar em um galpão logístico?

A escolha depende principalmente da altura, do layout e da atividade realizada.

https://ilumen.ind.br/produto/highbay-modular/

Highbay Modular para galpões com pé-direito alto

A Highbay Modular da Ilumen é indicada para galpões logísticos, armazéns e ambientes industriais com pé-direito elevado.

A luminária possui eficiência superior a 180 lm/W, diferentes opções de facho, vida útil superior a 72.000 horas em L70 e potências de 40W a 180W. Sua estrutura modular permite adaptar a distribuição da luz às características do ambiente.

A Highbay Modular pode ser utilizada em:

• grandes áreas de armazenamento;
• corredores largos;
• galpões com grandes vãos;
• centros de distribuição;
• áreas de movimentação;
• armazéns;
• operações de cross-docking;
• setores com maior altura de instalação.

A potência mais elevada não significa automaticamente que a luminária será mais adequada. O facho precisa ser compatível com a altura e com a distância entre os pontos.

Texto recomendado para o link interno:
luminária Highbay Modular para galpão logístico

Lowbay Standard para áreas com menor altura

A Lowbay Standard Sobrepor pode ser utilizada em áreas com pé-direito menor ou intermediário.

O produto pode ser instalado em perfilados ou diretamente na laje e apresenta distribuição uniforme da luz. A linha possui potências entre 20W e 60W e vida útil superior a 72.000 horas em L70.

Essa luminária pode atender:

• áreas de embalagem;
• setores de conferência;
• corredores de menor altura;
• almoxarifados;
• áreas administrativas;
• salas operacionais;
• ambientes sob mezaninos;
• áreas de apoio.

luminária Lowbay LED para galpões e depósitos

Lowbay Standard Sobrepor

Luminária hermética para poeira, umidade e câmaras frias

Algumas operações logísticas apresentam condições mais severas, como poeira, umidade, baixas temperaturas ou necessidade frequente de limpeza.

A Hermética Técnica Sobrepor da Ilumen possui construção em policarbonato, proteção IP65, resistência mecânica IK08 e faixa de operação informada entre -20 °C e 50 °C. A linha apresenta eficiência superior a 140 lm/W e vida útil superior a 72.000 horas.

Ela pode ser avaliada para:

• câmaras frias;
• galpões alimentícios;
• áreas úmidas;
• setores empoeirados;
• áreas de higienização;
• armazenamento refrigerado;
• ambientes sujeitos a vapor;
• áreas técnicas.

O grau de proteção precisa ser escolhido conforme as condições reais do local. IP65 não torna automaticamente uma luminária adequada para qualquer produto químico, ambiente explosivo ou lavagem de alta pressão.

luminária hermética LED para galpão logístico

Luminária hermética

Projetores para docas, pátios e áreas externas

As docas e áreas externas exigem uma solução diferente da iluminação interna.

O Projetor Modular da Ilumen possui eficiência superior a 150 lm/W, opções de potência entre 50W e 600W, diferentes fachos e vida útil superior a 102.000 horas em L70. O produto pode ser utilizado em pátios, fachadas, estacionamentos e outras grandes áreas.

Pode ser aplicado em:

• docas externas;
• áreas de carga e descarga;
• pátios de manobra;
• fachadas;
• estacionamentos;
• acessos de caminhões;
• áreas de espera;
• zonas de conferência externa.

O posicionamento deve evitar que os projetores causem ofuscamento nos motoristas ou direcionem luz excessiva para imóveis vizinhos.

Texto recomendado para o link interno:
projetor LED para pátio logístico e docas

Iluminação de vias internas e estacionamentos

A Ilumen Street pode ser utilizada em vias internas, estacionamentos e pátios de manobra. O produto apresenta eficiência superior a 150 lm/W e vida útil informada superior a 102.000 horas em L70.

O projeto deve considerar:

• altura dos postes;
• distância entre pontos;
• largura das vias;
• circulação de caminhões;
• faixas de pedestres;
• portarias;
• entradas e saídas;
• curvas e cruzamentos;
• áreas de estacionamento;
• controle de ofuscamento.

Iluminação para corredores com porta-paletes

Os corredores de armazenagem são um dos pontos mais críticos do projeto.

As luminárias precisam acompanhar o sentido dos corredores e distribuir a luz de forma que as faces dos porta-paletes permaneçam visíveis. Quando a iluminação é instalada sem considerar o layout, as próprias estruturas podem bloquear a luz.

Um projeto adequado deve observar:

• altura dos porta-paletes;
• distância entre as estruturas;
• largura dos corredores;
• nível mais alto de armazenamento;
• posição das etiquetas;
• sentido de deslocamento das empilhadeiras;
• presença de sensores;
• mudança futura do layout.

Em corredores estreitos e altos, ópticas específicas podem ser mais eficientes do que fachos excessivamente abertos.

Iluminação para áreas de picking

A área de picking exige boa visualização porque envolve localização, seleção e retirada de itens.

A iluminação deve permitir:

• leitura de etiquetas;
• identificação de produtos;
• visualização de códigos;
• separação correta;
• percepção de obstáculos;
• utilização de coletores e dispositivos;
• conferência das quantidades.

Dependendo da operação, pode ser necessário combinar a iluminação geral com pontos localizados.

Iluminação para conferência e embalagem

Áreas de conferência, embalagem e controle de pedidos apresentam maior exigência visual do que corredores destinados apenas à circulação.

Nesses setores, devem ser analisados:

• plano de trabalho;
• tamanho das etiquetas;
• leitura de documentos;
• identificação de avarias;
• reprodução de cores;
• reflexos sobre embalagens plásticas;
• sombras causadas pelo próprio trabalhador;
• uso de computadores e monitores.

O projeto pode utilizar luminárias lineares de distribuição uniforme para melhorar o conforto visual.

Iluminação para docas de carga e descarga

Nas docas, a iluminação precisa atender tanto a área interna quanto a região próxima aos caminhões.

Um erro comum é iluminar bem o galpão, mas deixar o interior do veículo ou a área de transição com baixa visibilidade.

O projeto deve considerar:

• plataformas niveladoras;
• portas e acessos;
• interior dos caminhões;
• circulação de empilhadeiras;
• conferência de cargas;
• sinalização;
• diferença de luminosidade entre interior e exterior;
• operação durante a noite.

Em algumas situações, pode ser necessário instalar luminárias direcionáveis ou equipamentos específicos para docas.

Iluminação para câmaras frias logísticas

A iluminação de câmaras frias exige equipamentos compatíveis com baixas temperaturas, umidade e condensação.

A análise deve considerar:

• temperatura de operação;
• tempo de permanência dos trabalhadores;
• ciclos de degelo;
• formação de condensação;
• vedação da luminária;
• resistência dos componentes;
• localização do driver;
• facilidade de limpeza;
• frequência de abertura das portas.

A especificação não deve ser feita apenas pelo grau IP. É necessário confirmar se todos os componentes suportam a temperatura real do ambiente.

Temperatura de cor para galpões logísticos

Temperaturas de cor neutras ou frias são frequentemente utilizadas em ambientes logísticos por proporcionarem aparência clara e boa percepção visual.

Entretanto, a temperatura de cor não deve ser definida isoladamente. Também devem ser analisados:

• reprodução de cores;
• conforto dos colaboradores;
• turnos noturnos;
• contraste;
• reflexão do piso;
• intensidade da iluminação;
• exposição prolongada;
• integração com a luz natural.

Para operações em vários turnos, o projeto deve equilibrar visibilidade e conforto, evitando uma iluminação excessivamente intensa ou desconfortável.

Automação da iluminação em centros logísticos

Sensores e controles podem reduzir o tempo de funcionamento das luminárias em áreas pouco utilizadas.

Entre as possibilidades estão:

• sensores de presença;
• sensores de movimento;
• sensores de luminosidade;
• dimerização;
• divisão por setores;
• programação por horários;
• acionamento independente dos corredores;
• integração com sistemas de gestão predial;
• aproveitamento da iluminação natural.

Em um corredor de porta-paletes, por exemplo, a iluminação pode permanecer em nível reduzido e aumentar quando um operador ou empilhadeira entrar na área.

A automação precisa ser projetada para não provocar apagamentos repentinos, demora no acionamento ou riscos durante a operação.

Aproveitamento da iluminação natural

Telhas translúcidas, lanternins e aberturas podem contribuir para reduzir o uso da iluminação artificial durante o dia.

No entanto, o aproveitamento da luz natural deve ser controlado. Excesso de luz direta pode causar:

• ofuscamento;
• aquecimento;
• contrastes intensos;
• reflexos;
• degradação de determinados produtos;
• variação excessiva ao longo do dia.

A combinação com sensores de luminosidade permite reduzir a potência do sistema artificial quando a luz natural é suficiente.

Retrofit de iluminação em galpões logísticos

O retrofit é a modernização de uma instalação existente.

Antes de substituir as luminárias, é necessário levantar:

• tecnologia atual;
• quantidade de pontos;
• potência das luminárias;
• estado da instalação elétrica;
• horas de funcionamento;
• consumo mensal;
• custos de manutenção;
• níveis atuais de iluminação;
• altura de instalação;
• layout do galpão;
• possibilidade de reaproveitamento dos pontos;
• necessidade de novos circuitos.

Com essas informações, é possível comparar a instalação atual com a nova proposta e estimar:

• redução de potência;
• consumo anual;
• economia financeira;
• investimento;
• prazo de retorno;
• redução de manutenção;
• melhora dos níveis de iluminação.

Simplesmente substituir uma luminária antiga por outra de menor potência não garante que a distribuição luminosa continuará adequada.

Como calcular a economia da iluminação LED?

O cálculo básico considera a potência total e o tempo de funcionamento:

Consumo mensal = potência instalada em kW × horas de uso no mês

Depois, compara-se o consumo da instalação atual com o consumo projetado.

Também devem ser considerados:

• tarifa de energia;
• demanda contratada;
• custos de manutenção;
• aluguel de plataformas elevatórias;
• paradas operacionais;
• automação;
• degradação luminosa;
• crescimento futuro do galpão.

A economia deve ser demonstrada por um estudo técnico, e não por uma porcentagem genérica.

Erros comuns na iluminação de galpões

Escolher somente pela potência

Watts representam consumo, não a quantidade nem a distribuição da luz.

Ignorar o facho luminoso

Uma luminária potente com o facho errado pode criar pontos claros e áreas escuras.

Não considerar os porta-paletes

As estruturas podem bloquear a luz e deixar os produtos armazenados sem visibilidade.

Medir apenas no piso

A operação também depende da iluminação vertical sobre etiquetas e mercadorias.

Instalar pontos em excesso

O superdimensionamento aumenta o investimento e o consumo durante toda a vida da instalação.

Não analisar o ofuscamento

O excesso de brilho pode prejudicar operadores de máquinas e empilhadeiras.

Desconsiderar mudanças futuras

O reposicionamento de estruturas pode tornar a iluminação existente inadequada.

Utilizar equipamentos sem dados técnicos

Curvas fotométricas, eficiência, vida útil, potência, facho e características construtivas precisam ser avaliados.

Como escolher um fabricante de luminárias para galpões?

A análise não deve se limitar ao menor preço por unidade.

É importante verificar:

• eficiência em lm/W;
• vida útil e critério L70;
• curvas fotométricas;
• opções de potência;
• opções de facho;
• qualidade do driver;
• grau de proteção;
• materiais de fabricação;
• garantia;
• arquivos técnicos;
• suporte no projeto;
• capacidade de atendimento;
• disponibilidade de reposição;
• acompanhamento pós-venda.

A Ilumen atua com fabricação de luminárias, consultoria, projetos e uma rede de representantes e parceiros comerciais para atendimento em diferentes regiões do Brasil.

Projeto de iluminação para galpões com a Ilumen

A Ilumen desenvolve projetos para:

• galpões logísticos;
• centros de distribuição;
• armazéns;
• depósitos;
• transportadoras;
• operadores logísticos;
• indústrias;
• atacarejos;
• câmaras frias;
• pátios e docas;
• estacionamentos;
• áreas de carga e descarga.

O processo pode envolver análise das necessidades, estudo luminotécnico, definição dos produtos, fornecimento das luminárias e suporte técnico. A página comercial da empresa apresenta Highbay Modular para galpões logísticos, Lowbay para galpões e depósitos e luminárias herméticas para ambientes mais exigentes.

Solicite um projeto para seu galpão logístico

Está construindo, ampliando ou modernizando um centro de distribuição?

Envie para a equipe da Ilumen:

• planta do galpão;
• dimensões;
• pé-direito;
• layout dos porta-paletes;
• largura dos corredores;
• áreas de picking;
• horários de funcionamento;
• fotografias do ambiente;
• conta de energia, em caso de retrofit;
• informações sobre as luminárias existentes.

Com esses dados, a equipe poderá desenvolver uma proposta de iluminação para galpões logísticos alinhada às necessidades da operação.

Solicite seu projeto luminotécnico e fale com um especialista da Ilumen Iluminação.

Perguntas frequentes sobre iluminação para galpões logísticos

Qual é a melhor luminária para galpão logístico?

Em galpões com pé-direito elevado, luminárias High Bay são frequentemente utilizadas. O produto, a potência e o facho devem ser definidos de acordo com a altura, o layout e a atividade.

Quantos lux deve ter um galpão logístico?

O nível depende da atividade realizada. Armazenamento, circulação, picking, conferência e embalagem possuem necessidades diferentes. Os ambientes internos de trabalho devem ser avaliados conforme a NR-17 e a NHO 11.

Qual é a diferença entre High Bay e Low Bay?

A High Bay é normalmente utilizada em ambientes com maior altura. A Low Bay atende instalações mais baixas ou intermediárias. A definição final depende do projeto e da distribuição fotométrica.

Como iluminar corredores com porta-paletes?

As luminárias devem acompanhar o layout dos corredores e distribuir a luz sobre o piso e as superfícies verticais. O facho deve ser escolhido conforme a altura e a largura do corredor.

LED reduz o consumo de energia do galpão?

Pode reduzir, principalmente quando substitui tecnologias antigas. A economia depende da potência atual, das horas de funcionamento, da eficiência dos novos equipamentos e da utilização de automação.

Qual temperatura de cor utilizar?

Temperaturas neutras ou frias são comuns, mas a escolha deve considerar conforto visual, reprodução de cores, turnos de funcionamento e características da operação.

Luminária IP65 pode ser usada em qualquer galpão?

Não. O IP65 indica proteção contra poeira e jatos de água nas condições previstas pelo ensaio, mas não garante resistência a todos os produtos químicos, temperaturas ou atmosferas explosivas.

É possível instalar sensores em galpões logísticos?

Sim. Sensores podem controlar corredores, depósitos e áreas com ocupação variável. O sistema deve ser projetado para não comprometer a segurança.

A iluminação pode ser modernizada por etapas?

Sim. A empresa pode priorizar os setores com maior consumo, pior iluminação, manutenção frequente ou maior importância operacional.

A Ilumen realiza projeto luminotécnico?

Sim. A Ilumen desenvolve estudos para definir a quantidade, a potência, o facho e o posicionamento das luminárias de acordo com as características do galpão.
