Iluminação para Indústria: projeto luminotécnico e luminárias LED

A iluminação para indústria exerce influência direta sobre a segurança dos colaboradores, a qualidade das atividades, o conforto visual e o consumo de energia da operação.

Fábricas, galpões, linhas de produção, centros de distribuição, áreas de inspeção e pátios industriais apresentam necessidades diferentes. Por isso, um bom sistema de iluminação industrial LED não deve ser definido apenas pela potência das luminárias. É necessário avaliar o tipo de atividade, a altura de instalação, o layout do ambiente, o nível de iluminância, a uniformidade e as condições de operação.

A Ilumen Iluminação é fabricante de luminárias LED profissionais e desenvolve soluções para indústrias de diferentes segmentos. O atendimento pode incluir projeto luminotécnico, especificação das luminárias, simulação da iluminação e suporte técnico para implantação.

Por que a iluminação industrial é tão importante?

Em um ambiente industrial, a luz precisa permitir que cada atividade seja executada com clareza e segurança.

Uma área de circulação não possui as mesmas exigências de uma bancada de montagem. Da mesma forma, um depósito não deve receber necessariamente a mesma iluminação de um setor de inspeção visual ou controle de qualidade.

Quando a iluminação é insuficiente ou mal distribuída, podem surgir:

• áreas de sombra;
• dificuldade para identificar peças e materiais;
• desconforto visual;
• ofuscamento;
• baixa uniformidade;
• dificuldade de leitura de etiquetas e instrumentos;
• desperdício de energia;
• necessidade frequente de manutenção.

A legislação trabalhista estabelece que os locais de trabalho devem ter iluminação adequada à natureza da atividade, distribuída de forma a evitar ofuscamentos, reflexos fortes, sombras e contrastes excessivos.

Quais são os benefícios da iluminação LED para indústria?

A modernização para a tecnologia LED pode proporcionar ganhos operacionais e financeiros, especialmente em fábricas que utilizam sistemas antigos, como lâmpadas fluorescentes, vapor metálico ou vapor de sódio.

Entre os principais benefícios estão:

• redução do consumo de energia;
• maior vida útil das luminárias;
• menor frequência de manutenção;
• acendimento imediato;
• melhor distribuição da luz;
• possibilidade de trabalhar com diferentes ópticas;
• integração com sensores e sistemas de automação;
• menor necessidade de intervenções em grandes alturas;
• melhor aproveitamento da potência instalada.

A economia final varia conforme a tecnologia existente, a quantidade de luminárias, o número de horas de funcionamento e a eficiência dos novos equipamentos. Por isso, o percentual de redução deve ser calculado individualmente, e não tratado como uma promessa fixa.

Quantos lux são necessários em uma indústria?

Não existe um único nível de lux que possa ser aplicado a toda a indústria.

A quantidade de luz necessária depende da atividade realizada em cada setor. Áreas de circulação e armazenamento simples normalmente exigem menos luz do que bancadas de montagem, laboratórios, inspeção de peças ou controle de qualidade.

A análise deve considerar:

• tipo de tarefa;
• tamanho dos objetos observados;
• necessidade de identificar detalhes;
• tempo de permanência dos trabalhadores;
• presença de máquinas e obstáculos;
• altura do plano de trabalho;
• risco envolvido na operação;
• idade e perfil dos usuários;
• contraste entre peças e superfícies.

A NR-17 referencia a NHO 11 da Fundacentro para a avaliação dos níveis de iluminamento em ambientes internos de trabalho. Portanto, o dimensionamento deve ser realizado com base nas atividades existentes e nas referências técnicas aplicáveis, evitando usar um valor genérico para toda a fábrica.

O que é um projeto luminotécnico industrial?

O projeto luminotécnico industrial é o estudo técnico que define a quantidade, a potência, a distribuição e o posicionamento das luminárias.

O projeto permite simular o comportamento da luz antes da instalação, identificando possíveis áreas escuras, excesso de iluminação, ofuscamento ou desperdício de energia.

Para desenvolver o estudo, normalmente são analisados:

• planta do ambiente;
• dimensões de cada setor;
• altura do pé-direito;
• altura de instalação das luminárias;
• layout das máquinas;
• corredores de circulação;
• porta-paletes e estruturas;
• cores do piso, teto e paredes;
• presença de iluminação natural;
• horários de funcionamento;
• níveis de iluminância necessários;
• uniformidade;
• índice de reprodução de cores;
• grau de proteção das luminárias;
• temperatura do ambiente;
• presença de poeira, vapor ou umidade.

O resultado é uma solução personalizada para a realidade da operação, evitando a compra de luminárias apenas com base em potência ou preço.

Qual luminária usar na iluminação industrial?

A escolha depende principalmente do pé-direito, da atividade realizada e das condições do ambiente.

Highbay Modular para fábricas com pé-direito alto

A Highbay Modular da Ilumen é indicada para galpões, fábricas, armazéns e áreas industriais com maior altura de instalação.

Seu sistema modular e suas diferentes opções de facho permitem direcionar a luz de acordo com o pé-direito, a largura dos corredores e o posicionamento das máquinas.

A Highbay Modular apresenta eficiência superior a 150 lm/W, vida útil superior a 72.000 horas em L70 e opções de potência entre 35W e 168W. O produto possui corpo em aço com pintura eletrostática e refletor em alumínio anodizado.

Essa luminária pode ser utilizada em:

• linhas de produção;
• galpões industriais;
• centros de distribuição;
• áreas de montagem;
• depósitos;
• armazéns;
• setores com grandes vãos;
• ambientes com pé-direito elevado.

Conheça internamente a luminária Highbay Modular para indústria.

https://ilumen.ind.br/produto/highbay-modular/

Lowbay Standard para áreas com menor pé-direito

A Lowbay Standard Sobrepor é uma alternativa para ambientes industriais com altura de instalação menor ou intermediária.

Ela pode ser instalada diretamente na laje ou em perfilados e oferece distribuição uniforme da luz. A linha possui opções de 17W, 28W, 35W e 56W, com vida útil superior a 72.000 horas em L70.

Pode ser aplicada em:

• áreas de produção;
• corredores internos;
• almoxarifados;
• salas técnicas;
• oficinas;
• áreas administrativas;
• setores de separação e embalagem.

Use como texto do link interno: luminária Lowbay LED para ambientes industriais.

https://ilumen.ind.br/produto/lowbay-standard-sobrepor/

Luminária hermética para ambientes úmidos ou empoeirados

Indústrias alimentícias, frigoríficos, câmaras frias, áreas de lavagem e ambientes com poeira precisam de luminárias com proteção adequada.

A Hermética Técnica Sobrepor da Ilumen possui construção em policarbonato, grau de proteção IP65, resistência mecânica IK08 e faixa de operação informada entre -20 °C e 50 °C. O modelo apresenta eficiência superior a 140 lm/W e vida útil superior a 72.000 horas.

Ela é indicada para locais como:

• frigoríficos;
• indústrias de alimentos;
• câmaras frias;
• áreas de higienização;
• cozinhas industriais;
• setores com poeira;
• ambientes sujeitos a umidade e vapor.

Use como texto do link interno: luminária hermética LED para indústria.

https://ilumen.ind.br/produto/hermetica-tecnica-sobrepor/

Projetor Modular para pátios e áreas externas

O Projetor Modular da Ilumen pode ser utilizado em pátios industriais, estacionamentos, fachadas, áreas de carga e descarga e espaços externos de grande porte.

A linha possui eficiência superior a 150 lm/W, vida útil informada superior a 102.000 horas em L70 e potências entre 50W e 600W. As diferentes possibilidades de configuração e facho permitem adaptar a iluminação ao tamanho e à geometria da área.

Use como texto do link interno: projetor LED para pátio industrial.

Iluminação para linhas de produção

A iluminação de uma linha de produção deve considerar as tarefas executadas, o posicionamento das máquinas e a necessidade de visualização dos componentes.

As luminárias precisam ser distribuídas para reduzir sombras provocadas por equipamentos, estruturas e pelos próprios trabalhadores.

Em algumas operações, pode ser necessário combinar iluminação geral com iluminação localizada em:

• bancadas;
• máquinas;
• pontos de montagem;
• áreas de inspeção;
• painéis de controle;
• estações de acabamento.

O objetivo não é apenas aumentar a quantidade de luz, mas garantir que ela chegue corretamente ao plano de trabalho.

https://ilumen.ind.br/produto/highbay-modular/

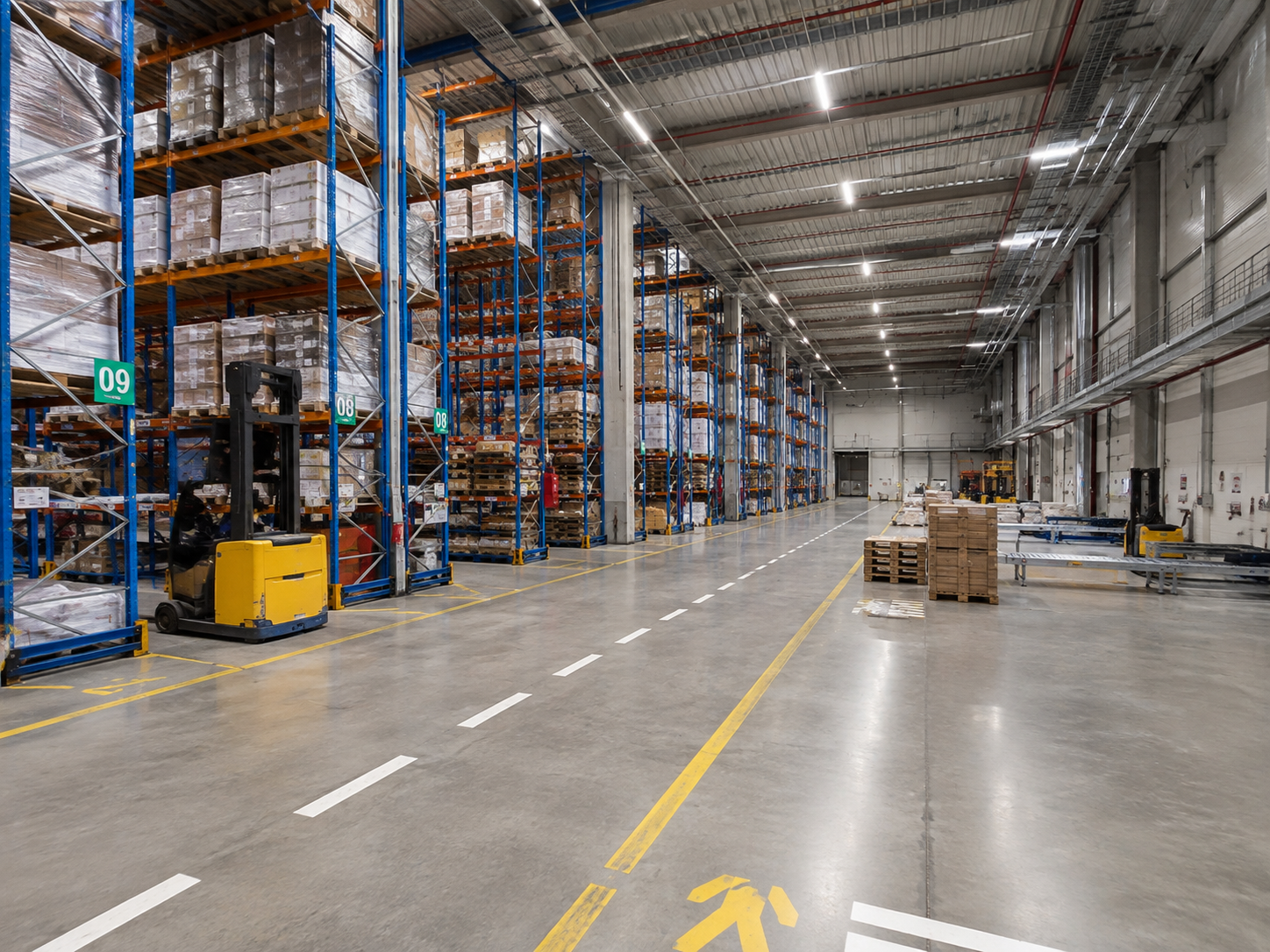

Iluminação para galpões industriais

Galpões normalmente apresentam pé-direito elevado e grandes áreas abertas. Nessas situações, a escolha do facho luminoso é tão importante quanto a potência.

Um facho muito aberto pode perder intensidade antes de alcançar o piso. Já um facho excessivamente fechado pode criar pontos muito claros e deixar espaços escuros entre as luminárias.

O projeto deve analisar:

• altura de instalação;
• distância entre luminárias;
• largura e comprimento do galpão;
• presença de porta-paletes;
• circulação de empilhadeiras;
• áreas de armazenamento;
• corredores;
• docas;
• superfícies que refletem ou absorvem luz.

Em muitos projetos, a Highbay Modular é utilizada para equilibrar alcance, distribuição da luz e eficiência energética.

https://ilumen.ind.br/produto/highbay-modular/

Iluminação para inspeção e controle de qualidade

Setores de inspeção visual podem precisar de condições mais rigorosas do que as áreas gerais da indústria.

Além dos lux, o projeto deve avaliar:

• índice de reprodução de cores;
• temperatura de cor;
• contraste;
• direção da luz;
• reflexos sobre peças metálicas;
• sombras;
• tamanho dos detalhes inspecionados;
• frequência da atividade.

Quando o colaborador precisa identificar pequenas falhas, diferenças de tonalidade, riscos ou irregularidades, pode ser necessário utilizar iluminação localizada em conjunto com a iluminação geral.

https://ilumen.ind.br/produto/highbay-modular/

Iluminação para depósitos e centros de distribuição

Depósitos e centros logísticos apresentam desafios como corredores altos, estantes, porta-paletes e intensa movimentação de pessoas e equipamentos.

A iluminação deve facilitar:

• identificação de mercadorias;
• leitura de etiquetas;
• separação de pedidos;
• movimentação de empilhadeiras;
• carga e descarga;
• conferência de estoque;
• circulação segura.

Nesses ambientes, não basta medir a luz no piso. É importante verificar também se as superfícies verticais e as posições de armazenamento estão visíveis.

https://ilumen.ind.br/produto/highbay-modular/

Iluminação para indústria alimentícia e frigoríficos

Indústrias alimentícias precisam combinar eficiência luminosa, resistência e facilidade de limpeza.

A escolha das luminárias deve observar:

• presença de umidade;
• variações de temperatura;
• vapor;
• gordura;
• produtos de limpeza;
• poeira;
• procedimentos de higienização;
• necessidade de proteção contra impactos.

Nesses casos, luminárias herméticas com grau de proteção compatível podem oferecer maior segurança operacional e reduzir a entrada de água e partículas.

https://ilumen.ind.br/produto/hermetica-tecnica-sobrepor/

Iluminação para pátios, estacionamentos e áreas de manobra

Áreas externas industriais precisam de boa visibilidade para veículos, pedestres e operações noturnas.

O projeto deve evitar regiões escuras e excesso de contraste entre áreas internas e externas. Também deve considerar a direção dos fachos para reduzir ofuscamento sobre motoristas, operadores e imóveis vizinhos.

Projetores modulares e luminárias para vias podem ser utilizados em:

• pátios de manobra;
• estacionamentos;
• entradas de fábricas;
• portarias;
• docas;
• áreas de carregamento;
• vias internas;
• fachadas.

https://ilumen.ind.br/produto/projetor-modular/

Como reduzir o consumo de energia da iluminação industrial?

A redução do consumo não depende apenas da troca das lâmpadas por LED.

Um projeto eficiente pode combinar:

• luminárias com alta eficiência em lm/W;
• dimensionamento correto da quantidade de pontos;
• divisão dos circuitos por setor;
• sensores de presença;
• sensores de luminosidade;
• aproveitamento da luz natural;
• dimerização;
• programação por horários;
• automação;
• manutenção preventiva.

Também é importante evitar o superdimensionamento. Instalar luminárias em excesso aumenta o investimento inicial e mantém um consumo desnecessário durante toda a vida do sistema.

Retrofit de iluminação industrial

O retrofit é a modernização da iluminação existente sem a necessidade de reconstruir toda a instalação.

Antes da substituição, devem ser levantadas informações como:

• modelos atuais;
• potência instalada;
• quantidade de pontos;
• horas de funcionamento;
• consumo mensal;
• custos de manutenção;
• níveis de iluminância existentes;
• altura e forma de instalação;
• estado da infraestrutura elétrica.

Com esses dados, é possível criar um comparativo entre a situação atual e a proposta, incluindo redução de potência, economia estimada e prazo de retorno do investimento.

Como escolher um fabricante de luminárias industriais?

A escolha não deve considerar somente o preço unitário da luminária.

É importante avaliar:

• eficiência luminosa;
• vida útil;
• curva fotométrica;
• qualidade do driver;
• opções de facho;
• grau de proteção;
• resistência mecânica;
• garantia;
• disponibilidade de arquivos técnicos;
• suporte no desenvolvimento do projeto;
• capacidade de personalização;
• atendimento pós-venda.

A Ilumen reúne fabricação própria, consultoria técnica, projeto luminotécnico e atendimento comercial. A empresa informa ter mais de 1.000 projetos entregues e mantém uma rede de representantes e parceiros para atendimento em diferentes regiões do Brasil.

Projeto de iluminação industrial com a Ilumen

Cada fábrica possui uma operação diferente. Por isso, o projeto desenvolvido pela Ilumen considera as características específicas do local antes da definição das luminárias.

A equipe pode avaliar:

• planta da indústria;
• pé-direito;
• setores produtivos;
• máquinas e equipamentos;
• turnos de funcionamento;
• condições ambientais;
• iluminação existente;
• necessidade de modernização;
• metas de economia;
• níveis de iluminância;
• áreas internas e externas.

Depois da análise, são definidos o modelo, a potência, o facho, a quantidade e o posicionamento das luminárias.

Solicite um projeto de iluminação para sua indústria

Está construindo, ampliando ou modernizando sua fábrica?

Envie a planta, as dimensões, o pé-direito, o layout das máquinas e algumas fotografias do ambiente. A equipe técnica da Ilumen poderá avaliar a operação e desenvolver uma solução de iluminação para indústria alinhada às necessidades do projeto.

Solicite seu orçamento de iluminação industrial e fale com um especialista da Ilumen.

Perguntas frequentes sobre iluminação para indústria

Qual é a melhor iluminação para indústria?

A melhor solução é aquela dimensionada de acordo com cada atividade. Ela deve combinar níveis adequados de iluminância, uniformidade, controle de ofuscamento, eficiência energética e luminárias compatíveis com as condições do ambiente.

Quantos lux deve ter uma indústria?

Não existe um único valor para toda a indústria. O nível necessário depende da atividade realizada. Circulação, armazenamento, produção, montagem e inspeção visual possuem exigências diferentes.

Qual luminária usar em galpão industrial?

Em galpões com pé-direito alto, luminárias High Bay são frequentemente utilizadas. O modelo, a potência e o facho devem ser definidos por meio do projeto luminotécnico.

Qual temperatura de cor utilizar em uma fábrica?

Temperaturas neutras ou frias são comuns em ambientes industriais, mas a especificação precisa considerar a atividade, o conforto visual, a identificação de detalhes e a reprodução das cores.

O que significa eficiência em lm/W?

Lm/W significa lúmens por watt e indica a quantidade de luz produzida para cada watt consumido. Quanto maior a eficiência, maior tende a ser a quantidade de luz entregue para a mesma potência, considerando produtos de qualidade comparável.

O que significa vida útil L70?

L70 indica o período estimado em que o sistema mantém pelo menos 70% do fluxo luminoso inicial. Essa informação deve ser considerada no projeto porque toda luminária apresenta depreciação luminosa com o tempo.

LED reduz a conta de energia da indústria?

Pode reduzir, principalmente quando substitui sistemas antigos e é acompanhado de um projeto corretamente dimensionado. A economia depende da potência instalada, das horas de funcionamento, da eficiência dos equipamentos e dos controles utilizados.

A iluminação industrial pode ser modernizada por etapas?

Sim. O retrofit pode começar pelos setores com maior consumo, manutenção frequente, iluminação insuficiente ou maior importância operacional.

A Ilumen faz projeto luminotécnico industrial?

Sim. A equipe analisa as características do ambiente para definir a quantidade, a potência, o facho e a localização das luminárias.

A Ilumen atende indústrias em todo o Brasil?

A Ilumen possui rede de representantes e parceiros comerciais para atender projetos em diferentes regiões do país.

Normas de iluminação para indústria: NR-17, NHO 11 e requisitos técnicos

As normas de iluminação para indústria estabelecem critérios para que fábricas, galpões, linhas de produção, áreas de montagem, depósitos e demais ambientes de trabalho tenham condições adequadas de visibilidade, conforto e segurança.

Uma instalação industrial não deve ser iluminada somente com base na potência das luminárias ou em uma quantidade genérica de lux. O projeto precisa considerar a atividade executada, o tamanho dos objetos observados, a necessidade de identificar detalhes, a altura do pé-direito, o posicionamento das máquinas e as condições do ambiente.

No Brasil, as principais referências para a iluminação de ambientes industriais internos são a NR-17 — Ergonomia e a NHO 11 da Fundacentro. A ABNT NBR ISO/CIE 8995-1 também é uma referência técnica importante para o desenvolvimento de projetos de iluminação de ambientes de trabalho.

A Ilumen Iluminação é fabricante de luminárias LED profissionais e desenvolve projetos luminotécnicos para indústrias, fábricas, galpões e centros de distribuição, considerando as características de cada operação e os requisitos técnicos aplicáveis.

Qual norma regulamenta a iluminação industrial?

A principal norma regulamentadora relacionada às condições de iluminação nos locais de trabalho é a NR-17 — Ergonomia.

A NR-17 estabelece que todos os locais e situações de trabalho devem possuir iluminação natural ou artificial, geral ou suplementar, apropriada à natureza da atividade. Também determina que a iluminação seja projetada e instalada para evitar:

• ofuscamento;
• reflexos incômodos;
• sombras prejudiciais;
• contrastes excessivos;
• dificuldade de visualização das tarefas.

Para os ambientes internos, a NR-17 determina que os níveis mínimos de iluminamento estejam de acordo com a NHO 11 da Fundacentro, versão 2018. Portanto, a NHO 11 passou a ser a principal referência para a avaliação dos níveis de iluminação em ambientes internos de trabalho.

O que a NR-17 determina sobre iluminação?

A NR-17 não estabelece um único valor de lux para toda a indústria. Ela exige que a iluminação seja adequada à natureza da atividade e direciona a definição dos níveis mínimos para a NHO 11.

Isso significa que setores diferentes de uma fábrica podem precisar de níveis diferentes de iluminação.

Uma área destinada apenas à circulação não possui a mesma necessidade visual de uma bancada de montagem. Da mesma forma, um depósito de materiais não deve receber necessariamente o mesmo nível de luz de uma área de inspeção de qualidade.

Segundo a NR-17:

• a iluminação pode ser natural, artificial, geral ou suplementar;
• deve ser apropriada ao trabalho executado;
• não deve provocar reflexos ou ofuscamento;
• deve evitar sombras e contrastes excessivos;
• os ambientes internos devem atender aos níveis da NHO 11.

A NR-17 aplica-se às situações de trabalho abrangidas pela norma e tem como objetivo proporcionar conforto, segurança, saúde e desempenho eficiente aos trabalhadores.

O que é a NHO 11?

A NHO 11 — Avaliação dos níveis de iluminamento em ambientes internos de trabalho é um procedimento técnico elaborado pela Fundacentro.

A norma estabelece critérios para a avaliação da iluminação interna, incluindo:

• análise preliminar do ambiente;
• identificação das tarefas realizadas;
• definição dos pontos de medição;
• características dos instrumentos utilizados;
• calibração do luxímetro;
• realização das medições;
• comparação com os níveis mínimos;
• avaliação qualitativa da iluminação;
• elaboração do relatório técnico;
• recomendações para correção de problemas.

A NHO 11 não analisa apenas a quantidade de luz medida em lux. Também considera fatores que podem prejudicar a segurança, a percepção visual e o desempenho dos trabalhadores.

Quantos lux deve ter uma indústria?

Não existe um único nível de lux aplicável a todos os setores industriais.

A definição depende da atividade realizada, da precisão exigida, do tamanho dos detalhes observados e das condições do posto de trabalho. A NHO 11 possui uma tabela com níveis mínimos para diferentes ambientes, tarefas e atividades profissionais.

De maneira geral, atividades simples de circulação ou armazenamento exigem menos iluminância do que operações de montagem, medição, acabamento ou inspeção de qualidade.

Um projeto pode encontrar situações como:

• circulação e áreas de baixa exigência visual;
• armazenamento e movimentação de materiais;
• produção industrial geral;
• operação de máquinas;
• montagem de peças;
• soldagem;
• usinagem;
• pintura e acabamento;
• laboratórios;
• inspeção de qualidade;
• atividades de alta precisão.

Quanto menor for o detalhe observado e maior for a necessidade de precisão, maior tende a ser o nível de iluminação necessário.

O valor correto deve ser consultado na tabela da NHO 11 de acordo com a tarefa específica. Não é tecnicamente adequado utilizar um valor genérico, como 300 ou 500 lux, em toda a fábrica sem analisar cada setor.

Lux é o único critério da norma?

Não. Esse é um erro comum em projetos de iluminação industrial.

O lux representa a quantidade de luz que chega a uma superfície, mas não informa sozinho se o ambiente oferece boas condições de visualização.

A análise também precisa considerar:

Uniformidade

A luz deve ser distribuída de maneira equilibrada. Uma fábrica pode apresentar uma boa iluminância média e, ainda assim, possuir áreas escuras entre as máquinas ou nos corredores.

Ofuscamento

Luminárias muito intensas, mal posicionadas ou com óptica inadequada podem provocar desconforto e reduzir a capacidade visual dos trabalhadores.

Reflexos

Superfícies metálicas, peças polidas, painéis e telas podem refletir a luz e dificultar a execução das tarefas.

Sombras

Máquinas, estruturas, trabalhadores e materiais podem bloquear a luz. Em determinados postos, é necessário combinar iluminação geral e iluminação localizada.

Reprodução de cores

Atividades que envolvem inspeção, pintura, fios, componentes ou diferenciação de tonalidades podem exigir luminárias com melhor índice de reprodução de cores.

Cintilação e efeito estroboscópico

Variações rápidas da luz podem causar desconforto e criar uma percepção incorreta do movimento de máquinas e peças rotativas. A análise preliminar da NHO 11 contempla contraste, sombras, ofuscamento, cintilação, efeito estroboscópico e direcionalidade.

Como é feita a medição da iluminação industrial?

A avaliação quantitativa é realizada com um instrumento chamado luxímetro.

A medição não deve ser feita aleatoriamente em apenas um ponto do galpão. É necessário considerar a área de trabalho, o plano onde a tarefa é executada e a distribuição das luminárias.

O processo normalmente envolve:

1. levantamento dos ambientes e das atividades;
2. identificação dos postos de trabalho;
3. definição da malha ou dos pontos de medição;
4. verificação das condições de funcionamento das luminárias;
5. medição com instrumento calibrado;
6. cálculo ou análise dos resultados;
7. comparação com os valores da NHO 11;
8. avaliação de ofuscamento, sombras, reflexos e outros problemas;
9. emissão de relatório;
10. definição das medidas corretivas.

O relatório deve registrar as condições encontradas durante a avaliação, os equipamentos utilizados, os resultados e as recomendações técnicas. A NHO 11 apresenta requisitos para os instrumentos, sua calibração e o conteúdo mínimo do relatório.

Onde a iluminância deve ser medida?

A medição deve representar o local onde a tarefa visual realmente acontece.

Em uma bancada de montagem, por exemplo, o ponto principal de análise é o plano de trabalho. Em uma linha de produção, pode ser necessário avaliar a região onde o operador visualiza, posiciona ou inspeciona as peças.

Nos depósitos, além da iluminação no piso, pode ser importante verificar a visibilidade das etiquetas e dos produtos armazenados nas superfícies verticais.

Em áreas de máquinas, devem ser analisados:

• painel de controle;
• área de alimentação;
• ponto de operação;
• área de manutenção;
• região de inspeção;
• circulação ao redor do equipamento.

Medir apenas a iluminância no piso não demonstra necessariamente que o trabalhador consegue visualizar sua tarefa corretamente.

Qual é a relação entre NHO 11 e ABNT NBR ISO/CIE 8995-1?

A ABNT NBR ISO/CIE 8995-1 — Iluminação de ambientes de trabalho — Parte 1: Interior é uma referência técnica para o planejamento de sistemas de iluminação interna.

A NHO 11 foi desenvolvida considerando os níveis e conceitos da edição brasileira de 2013 da ABNT NBR ISO/CIE 8995-1. A Fundacentro buscou compatibilizar uma norma de projeto de iluminação com um procedimento aplicável à avaliação dos locais de trabalho.

Na prática, as referências possuem funções relacionadas, mas diferentes:

• a ABNT NBR ISO/CIE 8995-1 auxilia o desenvolvimento do projeto;
• a NHO 11 orienta a avaliação dos níveis de iluminamento nos ambientes internos;
• a NR-17 estabelece a obrigação regulamentar e referencia expressamente a NHO 11.

Como normas técnicas podem ser revisadas, o responsável pelo projeto deve confirmar no catálogo da ABNT a edição brasileira vigente antes de emitir memoriais, especificações ou laudos.

https://ilumen.ind.br/2024/11/04/iluminacao-led-industrial-tudo-sobre/

A antiga NBR 5413 ainda deve ser utilizada?

A ABNT NBR 5413 — Iluminância de interiores foi cancelada e não é mais a referência indicada pela redação atual da NR-17.

A atualização ocorreu porque a antiga NR-17 mencionava a NBR 5413. Após seu cancelamento, o texto regulamentar passou a fazer referência à NHO 11 da Fundacentro.

Portanto, páginas e materiais técnicos que apresentam a NBR 5413 como a principal norma vigente de iluminação industrial precisam ser atualizados. O próprio Ministério do Trabalho informa que a alteração da NR-17 ocorreu em função do cancelamento da NBR 5413.

Outras normas relacionadas à iluminação industrial

Além da NR-17 e da NHO 11, outras normas podem ser aplicáveis, dependendo das características da instalação.

ABNT NBR 5410

A ABNT NBR 5410 trata das instalações elétricas de baixa tensão. Ela deve ser considerada no dimensionamento dos circuitos, dispositivos de proteção, condutores e demais componentes elétricos associados ao sistema de iluminação.

NR-10

A NR-10 estabelece requisitos de segurança em instalações e serviços com eletricidade. É especialmente relevante durante a instalação, manutenção, substituição e inspeção das luminárias industriais.

Normas para graus de proteção IP

Em ambientes com poeira, umidade, vapor ou lavagem, o grau de proteção da luminária precisa ser compatível com a exposição existente. A ABNT NBR IEC 60529 é uma das referências relacionadas à classificação dos graus de proteção proporcionados por invólucros.

Normas para atmosferas explosivas

Indústrias químicas, petroquímicas, áreas com gases, vapores ou poeiras combustíveis podem exigir equipamentos específicos para atmosferas explosivas. Nesses casos, não se deve utilizar uma luminária industrial comum sem análise da classificação da área e das normas correspondentes.

Uma publicação técnica da própria Fundacentro relaciona, entre as referências aplicáveis às instalações, a ABNT NBR 5410, a ABNT NBR IEC 60529, as normas sobre atmosferas explosivas e a ABNT NBR ISO/CIE 8995-1.

Normas de iluminação para áreas industriais externas

A NHO 11 e o item específico da NR-17 tratam dos ambientes internos de trabalho.

Pátios, estacionamentos, vias internas, docas externas, áreas de carga e descarga e fachadas precisam ser analisados conforme suas características e demais normas aplicáveis.

No projeto de áreas externas, é importante verificar:

• movimentação de veículos;
• circulação de pedestres;
• operação de empilhadeiras;
• leitura de placas e sinalizações;
• reconhecimento de obstáculos;
• segurança patrimonial;
• controle do ofuscamento;
• iluminação de emergência;
• condições climáticas;
• grau de proteção das luminárias.

A escolha dos projetores deve considerar altura dos postes, distância, distribuição fotométrica, ângulo de instalação e interferência da luz em áreas vizinhas.

Como adequar uma indústria à NHO 11?

A adequação deve começar com um diagnóstico da instalação existente.

Levantamento técnico

A equipe deve registrar as dimensões dos ambientes, o pé-direito, o layout, as máquinas, os postos de trabalho e as atividades realizadas.

Medição da iluminação atual

A iluminância deve ser medida nos locais representativos, utilizando equipamento adequado e calibrado.

Comparação com a atividade

Os resultados precisam ser comparados com os níveis mínimos correspondentes às tarefas realizadas.

Identificação de problemas qualitativos

Além da quantidade de luz, devem ser identificados reflexos, ofuscamento, sombras, contrastes excessivos, cintilação e falta de uniformidade.

Desenvolvimento do projeto luminotécnico

A partir do diagnóstico, são definidos:

• modelo das luminárias;
• potência;
• fluxo luminoso;
• eficiência luminosa;
• tipo de facho;
• quantidade;
• espaçamento;
• altura de instalação;
• posicionamento;
• necessidade de iluminação localizada;
• divisão dos circuitos;
• possibilidade de automação.

Verificação após a instalação

Depois da implantação, novas medições devem confirmar se o sistema alcançou os resultados previstos.

Qual luminária utilizar para atender às normas?

Não existe uma luminária única que atenda a todas as indústrias.

A escolha depende do ambiente e da tarefa.

Em galpões com pé-direito elevado, podem ser utilizadas luminárias High Bay LED, como a Highbay Modular da Ilumen. Para áreas com alturas menores ou intermediárias, luminárias Low Bay podem oferecer melhor distribuição.

Em ambientes sujeitos a poeira e umidade, devem ser avaliadas luminárias herméticas com grau de proteção compatível. Pátios, docas e áreas externas podem utilizar projetores com potência e óptica adequadas.

Entretanto, a conformidade não é determinada apenas pelo produto. Mesmo uma luminária eficiente pode gerar um resultado inadequado quando instalada na altura, quantidade ou posição errada.

É o projeto luminotécnico que demonstra se a solução consegue atender às condições necessárias.

Por que realizar um projeto luminotécnico industrial?

O projeto luminotécnico permite simular os níveis e a distribuição da luz antes da compra e da instalação das luminárias.

Ele ajuda a evitar:

• iluminação insuficiente;
• luminárias em excesso;
• consumo desnecessário;
• áreas escuras;
• ofuscamento;
• sombras sobre as tarefas;
• escolha incorreta do facho;
• manutenção frequente;
• inadequação às atividades.

O projeto deve ser realizado por profissional qualificado e precisa considerar as normas, o ambiente e as condições reais da indústria.

Projeto de iluminação industrial com a Ilumen

A Ilumen Iluminação desenvolve soluções de iluminação LED para fábricas, galpões, linhas de produção, depósitos, centros logísticos, indústrias alimentícias e áreas externas.

O atendimento pode incluir:

• análise da planta;
• levantamento do pé-direito;
• avaliação das atividades;
• estudo do layout de máquinas;
• projeto luminotécnico;
• simulação dos níveis de iluminação;
• especificação das luminárias;
• estudo de eficiência energética;
• suporte técnico;
• acompanhamento comercial.

A potência e a quantidade de luminárias são definidas conforme o projeto, evitando soluções genéricas que não consideram as necessidades da operação.

Solicite uma avaliação da iluminação da sua indústria

Sua fábrica apresenta áreas escuras, luminárias antigas, consumo elevado ou dificuldade para atender aos níveis de iluminação?

Envie a planta, o layout das máquinas, o pé-direito e fotografias do ambiente para a equipe da Ilumen.

Solicite um projeto de iluminação industrial e descubra a solução mais adequada para sua operação.

Perguntas frequentes sobre normas de iluminação industrial

Qual norma define os lux na indústria?

Para ambientes internos de trabalho, a NR-17 determina a conformidade com os níveis mínimos estabelecidos pela NHO 11 da Fundacentro.

A NR-17 informa quantos lux cada setor deve ter?

A NR-17 não apresenta uma tabela própria para cada atividade. Ela referencia a tabela e os procedimentos da NHO 11.

A NBR 5413 ainda está válida?

Não. A NBR 5413 foi cancelada. A redação atual da NR-17 referencia a NHO 11 para os níveis mínimos de iluminamento nos ambientes internos.

Toda a fábrica deve ter a mesma quantidade de lux?

Não. Cada ambiente deve ser avaliado de acordo com a atividade. Corredores, depósitos, produção, montagem e inspeção podem exigir condições diferentes.

Como saber se a iluminação está dentro da norma?

É necessário realizar uma avaliação com luxímetro adequado, seguir os procedimentos da NHO 11 e analisar também ofuscamento, reflexos, sombras, uniformidade e demais aspectos qualitativos.

Basta instalar luminárias LED para atender à norma?

Não. A tecnologia LED pode oferecer elevada eficiência, mas o atendimento depende do correto dimensionamento, da distribuição da luz, da óptica, da altura e do posicionamento das luminárias.

Quem pode realizar a avaliação?

A avaliação e o projeto devem ser conduzidos por profissionais qualificados, utilizando instrumentos adequados e observando as responsabilidades técnicas aplicáveis.

A Ilumen realiza projeto luminotécnico para indústria?

Sim. A Ilumen desenvolve projetos de iluminação industrial e especifica luminárias conforme o pé-direito, o layout, as atividades e as condições de cada ambiente.
