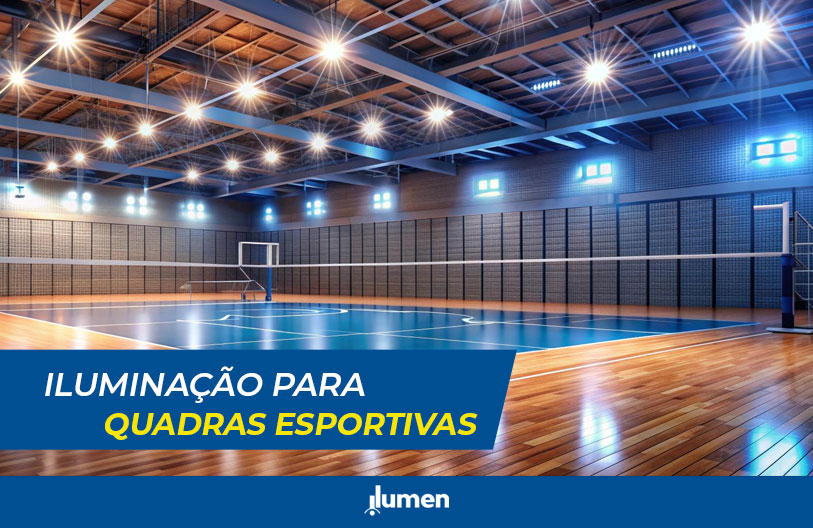

Iluminação para quadras esportivas: refletores e projeto

A iluminação para quadras esportivas deve considerar a modalidade, as dimensões da área e as condições de uso. O projeto precisa avaliar a luz distribuída sobre o espaço de jogo e os ângulos de visão de atletas e demais usuários. Escolher refletores somente pela potência não resolve esses critérios.

Este guia reúne informações para planejar quadras e áreas esportivas, incluindo seleção de equipamentos, montagem e dados para orçamento. Para espaços cobertos, veja também o artigo sobre iluminação LED para ginásios.

O que definir antes de escolher os refletores?

Registre a modalidade, o tipo de uso e os horários de funcionamento. Treinos, atividades recreativas e eventos com requisitos específicos podem exigir critérios diferentes. O responsável pelo projeto deve verificar as referências aplicáveis, incluindo exigências da entidade organizadora quando houver.

Em seguida, reúna medidas da quadra, áreas de circulação, posição de arquibancadas e possibilidades de montagem. Em locais externos, considere também a relação com imóveis e áreas vizinhas.

Critérios do projeto de iluminação para quadras esportivas

Iluminância e superfícies avaliadas

A iluminância, em lux, informa a luz que chega à superfície. O projeto deve definir o que será avaliado conforme a atividade. Em usos específicos, pode ser necessário analisar planos verticais além do piso. Não adote um único número para todas as modalidades e condições.

Uniformidade da luz

Diferenças excessivas entre pontos claros e escuros podem comprometer a visibilidade no espaço de jogo. A avaliação deve considerar a distribuição do conjunto, e não apenas o ponto diretamente abaixo de um refletor.

Controle do ofuscamento

Analise as posições e os ângulos de visão, inclusive quando as pessoas olham para cima. A altura, a direção e a óptica dos equipamentos influenciam o desconforto visual. Ajustar a orientação precisa fazer parte do projeto.

Limites da área iluminada

Em quadras externas, verifique a luz que alcança áreas fora do espaço de jogo. O posicionamento e a seleção do facho devem considerar a vizinhança e as condições de uso do entorno. A solução deve ser avaliada com as referências e restrições aplicáveis ao local.

Como escolher um refletor LED?

• Fluxo luminoso: consulte os lúmens da versão, além da potência.
• Fotometria: solicite o arquivo para simular a distribuição.
• Montagem: confirme dimensões, suportes, estrutura e orientação permitida.
• Ambiente: verifique temperatura, exposição à água e demais condições.
• Qualidade de luz: considere reprodução de cores e requisitos específicos do uso.
• Manutenção: planeje acesso, limpeza e disponibilidade de componentes.

A curva fotométrica ajuda a compreender a distribuição, enquanto o grau de proteção IP informa características de proteção do invólucro. Esses dados devem ser avaliados junto com as demais condições da instalação.

Quantos refletores uma quadra precisa?

A quantidade depende das dimensões, dos critérios, da altura e da fotometria. Uma regra baseada apenas em watts por metro quadrado não considera direção dos fachos, sombras e ofuscamento.

O projeto deve simular posições e orientações com os equipamentos selecionados. Depois da instalação, a conferência permite identificar desvios e ajustes necessários. Não presuma que uma determinada potência serve para qualquer quadra de tamanho semelhante.

Como comparar consumo e manutenção?

Some a potência dos equipamentos e multiplique pelas horas previstas de uso. Em uma modernização, compare os sistemas sob condições adequadas de iluminação. Inclua instalação, estruturas, acesso e manutenção na análise do investimento.

Controles de horário e acionamento por áreas podem ser avaliados quando forem compatíveis com o uso. Porém, a operação precisa preservar as condições necessárias durante as atividades.

Checklist para solicitar um orçamento

• Modalidade e finalidade: recreação, treino ou evento.
• Dimensões da quadra e das áreas adjacentes.
• Altura e localização das estruturas disponíveis.
• Fotos, planta e posição de arquibancadas.
• Horários de uso e dados dos equipamentos existentes.
• Requisitos técnicos e restrições do empreendimento.

Perguntas frequentes sobre iluminação para quadras esportivas

Mais potência garante melhor iluminação?

Não. A distribuição, a orientação e a uniformidade precisam ser verificadas junto com o fluxo luminoso.

Posso instalar refletores na mesma posição dos antigos?

É possível avaliar o reaproveitamento, mas a nova fotometria e os critérios de uso podem exigir outra orientação ou posição.

Iluminação de treino atende automaticamente a transmissões?

Não. Eventos e captação de imagens podem ter requisitos próprios. Informe essa finalidade antes do dimensionamento.

Para planejar a iluminação para quadras esportivas, conheça o projeto luminotécnico e envie os dados à Ilumen.

Para conhecer as aplicações no seu empreendimento, veja as soluções de iluminação LED para quadras esportivas da Ilumen.

Conteúdo da Ilumen, fabricante de luminárias e soluções de iluminação profissional. Para especificar equipamentos, consulte a ficha técnica da versão escolhida e o profissional responsável pelo projeto.
